A-308-5/6線LVDT信號調節器

一、產品介紹

A-308 是一款高精度、真正比例式、DIN 導軌安裝信號調節器，專為需要模擬直流電壓輸出或 4-20mA 電流輸出的任何 LVDT/RVDT 應用而設計。

該裝置隻能與 5 線或 6 線傳感器一起使用。該信號調節器的讀數是真正的比例讀數。它計算：(Va-Vb)/(Va+Vb)，並將結果乘以增益。通過調節 OFFSET 微調電位器，可以將機械零位與電氣零位相匹配。

真正比例式 Din 導軌安裝 LVDT 信號調節器是一個獨立單元。它的供電範圍為 +9 至 +26V DC(自動 - 連續)。LVDT 傳感器通過可拆卸的螺絲端子與其連接。該裝置將輸出一個與位移高度線性(優於 0.05%)的電壓(受 LVDT 傳感器製造商規格的限製)或具有相同線性度的 4-20mA 電流環路信號。該裝置安裝在標準 DIN 導軌箱內(22.5 毫米寬)。

LVDT 調節器模塊圍繞高精度 ASIC 設計，可產生用於驅動 LVDT 傳感器的低失真正弦波激勵。

激勵驅動器可以像大多數航空航天 LVDT 傳感器一樣驅動具有低激勵阻抗的傳感器。激勵可提供高達 250 mA 的電流來驅動 LVDT 傳感器，從而允許足夠的電流驅動低阻抗傳感器以及並聯的少數傳感器(以減少幹擾)。

該 ASIC 還可解調來自 LVDT 傳感器的信號，並將其轉換為高精度、低噪聲直流耦合信號，準備與最高精度的 A/D 轉換器和測量單元連接。所有敏感元件均在矽芯片級進行熱耦合，使得 LVDT 調節器幾乎對溫度變化不敏感。

由於采用了最先進的真正比例測量技術，LVDT 信號調節器板對勵磁電平變化和勵磁負載也不敏感。僅實時測量次級輸出之間的比率 - 與激勵電平無關。

A-308 板可以與寫入這些線路時可用的幾乎任何類型的 5/6 線 LVDT 或 RVDT 傳感器一起運行。它的寬動態範圍(具有寬範圍增益和直流偏移控製)使其適用於各種靈敏度的 LVDT/RVDT 傳感器。這些控件的調整非常容易，沒有經驗的用戶可以使用小螺絲刀來完成。

對於未經培訓的用戶來說，所有設置都很簡單。用戶可以設置最常見的激勵頻率(13 種設置)，並進行微調以匹配傳感器的頻率。4 個低通濾波器限製輸出噪聲並允許您控製傳感器的動態響應(50Hz、100Hz、250Hz、500Hz)。

A-308 5/6 線 DIN 導軌安裝 LVDT 信號調節器也可以與很長的LVDT一起運行 電線。無需複雜的超前/滯後補償網絡。由於激勵可以驅動非常高的電流，因此很少有傳感器可以連接到相同的激勵信號，從而減少它們之間的幹擾。可以在不同的信號調節器(同一型號)上讀取輸出，無需在它們之間進行同步。

精密差分測量 - 每個單元都具有一個模擬輸入，從模塊讀數中求和或減去，用於配置測量的差值或相加(厚度測量等)。可以將 1 個以上的模塊配置在一起，以便使用相同的模塊同步操作多個 LVDT傳感器激勵頻率和相位(主從配置)。

前麵板上的極性 LED 指示燈可輕鬆進行中心(零)設置。

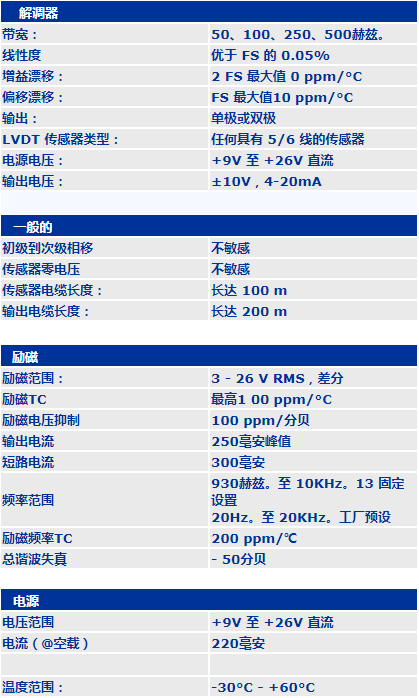

二、產品參數
