AFL-80閉合OEM光纖鏈路

一、產品介紹

AFL-80 主要設計用於工業和控製應用。該產品有 3 個版本：TTL 輸出、低電流/電壓觸點閉合、高電流/電壓觸點閉合。

TTL 版本：發射器以 180 KHz 的速率同時對 8 個數字 TTL 輸入進行采樣。並將其狀態傳輸至接收端的 8 個數字輸出。接收器端的 8 個 TTL 輸出將更新為與發送器中完全相同的狀態(“0”或“1”邏輯電平)。

觸點閉合版本：發射器對 8 個觸點的狀態(“ON”或“OFF”狀態)進行采樣，並通過光纖鏈路將它們傳輸到接收器。

這些輸出可用作 8 個 C 型繼電器觸點，具有 2 種不同的額定值：

“LINK”報警 LED 和 C 型繼電器觸點使用戶能夠了解鏈路是否斷開，並采取必要的預防措施來停止係統。TTL 版本的產品提供 TTL 信號。

輸入采樣和輸出更新可以通過使用發送器或接收器處的“SAMPLE”引腳與外部電路或控製器同步。每次讀取輸入狀態(在發送器端)或更新輸出狀態(在接收器端)時，該引腳都會提供一個 TTL 脈衝。

AFL-80 由以下組件組成：

1. 數字輸入光纖發射器 - AFL-80/TX，具有 TTL/觸點閉合兼容輸入。

2. 數字光纖接收器 - AFL-80/RX，該裝置可配置幹觸點(每個輸入 1 個轉換)或 TTL 輸出。

3. 長達 3 公裏的多模玻璃光纖或 50 公裏的單模光纖(可選)。單模收發器的光學預算：30 dB

4. 2 個 12V 電源 - 每側一個。

該裝置可改裝為 24V + DIN 導軌外殼和用於 DIN 導軌安裝的支架。

該鏈路連接在發射器的輸入和接收器的繼電器觸點輸出之間。

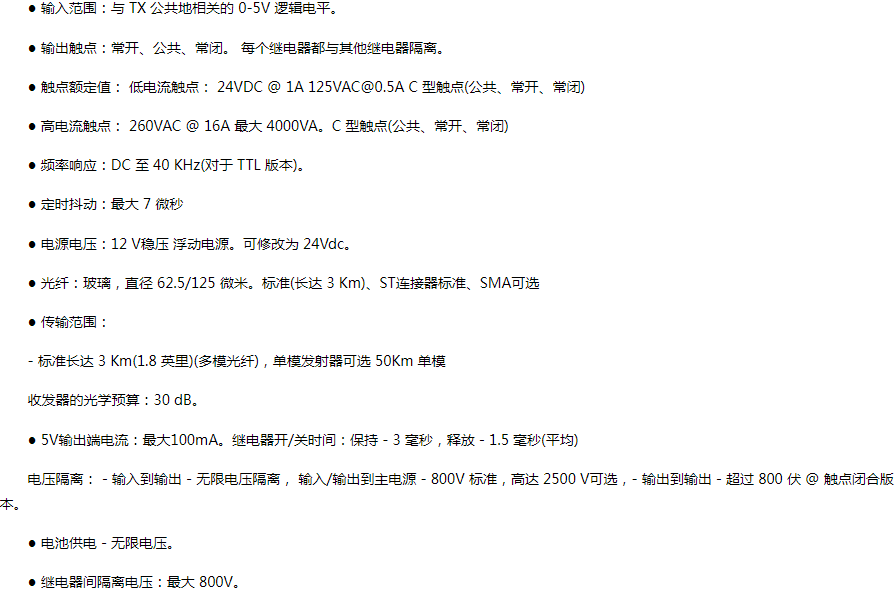

二、產品參數
