DIN導軌光纖鏈路AFL-282

一、產品介紹

AFL-282 DIN 導軌模擬/觸點閉合光纖鏈路是專為工業應用設計的 OEM 產品。

該裝置可用於傳輸 2 個+/-10V 模擬信號或 4-20mA 電流環路信號，以及 4 個觸點閉合(或數字/TTL 信號)。

每一個模擬信號都可以單獨配置為+/-10V 或4-20mA 。

數字輸入可以選擇調整 為 0-12V 或 0-24V 邏輯電平。

每一個數字輸出都可以調整為邏輯輸入或觸點閉合。

用戶可以使用跳線(每通道)將模擬輸入配置為 -10V 至 +10V 或 4-20 mA。接收器將輸出 - 電壓或 4-20 mA 信號(輸入範圍為 0 至 +10V 或 4-20mA，根據選擇)以及 4-20 mA 電流環路信號。

用戶還可以將4條數字I/O線配置為0至+5V(或+3.3V)標準TTL信號或觸點閉合(即發送器處的觸點閉合將導致接收器處的觸點閉合)。

可以使用單個跳線反轉所有觸點閉合(即打開的觸點將在接收器端產生閉合的觸點，反之亦然)。相同的選項可用於 TTL 信號：1->0 和 0->1。

AFL-282 模擬/觸點閉合光纖鏈路專為係統集成商和構建商而設計，其中小尺寸、低功耗和低成本非常重要。您不必在工具箱中保留 3-4 個不同的光纖鏈路。隻需幾個簡單的跳線配置，一個鏈接即可完成這一切。

無需鋪設少量光纖 - 一根光纖即可傳輸所有信號。

模擬輸入的帶寬為DC-10KHz。觸點每秒最多可切換 50 次，TTL 線路每秒最多可切換 30,000 次。使用標準多模接口時，Tx 和 Rx 模塊之間的距離可能在 0 到 2 英裏之間(使用 1550nm 單模光纖接口和 SM 光纖可選 30 英裏)。

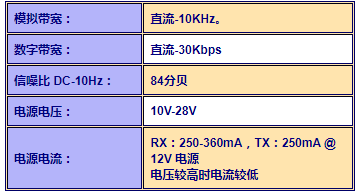

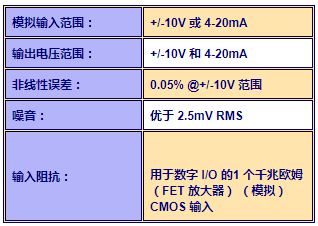

二、產品參數

單模收發器的光學預算：30 dB
